การประยุกต์ใช้เหล็กมุม Q235B ในเสาส่งสัญญาณ

Jun 25, 2025 ฝากข้อความ

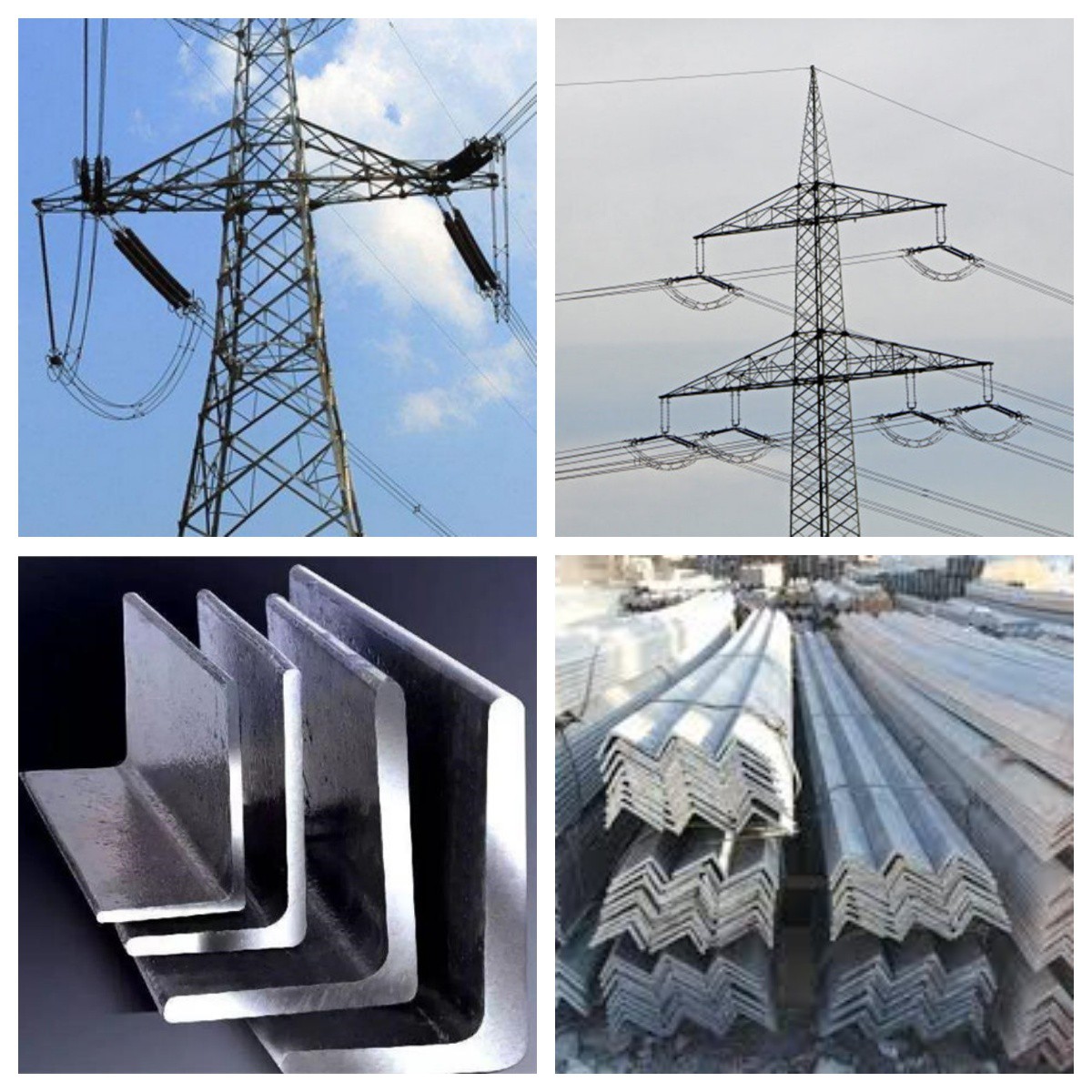

    เหล็กฉากเสาส่งกำลังเป็นโครงสร้างรองรับสายส่งเหนือศีรษะที่มีเหล็กฉากเป็นส่วนประกอบหลัก โดยทั่วไปจะใช้เหล็กทำมุมขาเท่ากัน- (เช่น L50×5, L160×16) และเหล็กทำมุมขาไม่เท่ากัน- (เช่น L100×80×8) ถูกนำมาใช้ และวัสดุส่วนใหญ่เป็นเหล็ก-โลหะผสมที่มีความแข็งแรงสูง-ต่ำ เช่น เหล็กฉาก Q235B เหล็กฉาก Q345B/C/D หน้าตัดรูป-รูปตัว L- มีข้อดี เช่น ความแข็งงอและบิดสูง การต่อโบลต์ที่สะดวก และต้นทุนการประมวลผลต่ำ



equal angle

การออกแบบและการผลิตหอส่งสัญญาณเหล็กมุมมักจะเป็นไปตามมาตรฐานและข้อกำหนดทางวิศวกรรมพลังงานระดับชาติหรือระดับภูมิภาคเพื่อความปลอดภัยและความน่าเชื่อถือ ลักษณะสำคัญ ได้แก่ :

โครงสร้างที่เรียบง่าย: เสาส่งกำลังทำจากวัสดุเหล็กฉากมีโครงสร้างเรียบง่ายและแข็งแรง เหมาะสำหรับสายส่งระดับแรงดันไฟฟ้าปานกลาง

การติดตั้งที่สะดวก:การประกอบและติดตั้งเสาส่งสัญญาณเหล็กมุมนั้นค่อนข้างง่าย และการก่อสร้างและการเชื่อมต่อของตัวทาวเวอร์ก็สามารถทำได้อย่างรวดเร็ว

ทนต่อสภาพอากาศที่แข็งแกร่ง:หอส่งสัญญาณเหล็กฉากมักจะผ่านการบำบัด-การกัดกร่อน เช่น -การชุบสังกะสีแบบจุ่มร้อน เพื่อปรับปรุง-การเกิดออกซิเดชัน การป้องกัน-การกัดกร่อน และการต้านทานสภาพอากาศ และยืดอายุการใช้งาน

การออกแบบที่มีน้ำหนักเบา:หอส่งสัญญาณเหล็กมุมใช้การออกแบบที่มีน้ำหนักเบาและโครงสร้างที่ได้รับการปรับปรุงเพื่อลดน้ำหนักโดยรวมและปรับปรุงความต้านทานลมและความสามารถในการต้านทานแผ่นดินไหว







เราสามารถจัดหาผลิตภัณฑ์ตามข้อกำหนดต่อไปนี้:



เกรด ข้อมูลจำเพาะ และการใช้งานที่มีอยู่

ระดับ

ข้อมูลจำเพาะ

มาตรฐานการจัดส่ง

คุณสมบัติและการใช้งาน

Q235B

∠50-∠360

GB/ที 700, GB/ที 1591

ค่าเบี่ยงเบนเชิงลบของขนาดมาตรฐานเครือข่ายระดับชาติของเหล็กฉากคือ 50% ของขนาด GB/T 706 เหล็กมาตรฐานเครือข่ายทางใต้และเหล็กมุมขนาดใหญ่เครือข่ายระดับชาติต้องการค่าเบี่ยงเบนขนาดที่เป็นบวกและคุณภาพพื้นผิวสูง ส่วนใหญ่ใช้สำหรับการผลิตหอสายส่ง

Q345B,Q345C

Q420B,Q420C

Q460B,Q460C



คุณสมบัติทางกลและเทคโนโลยีสำหรับเกรดที่มีอยู่


ระดับ

ความแข็งแรงของผลผลิต

Rเอล(เมปาสคาล)

ความหนา,มม

ความต้านทานแรงดึง

Rm/เมปา

การยืดตัว

A /%

พลังงานกระแทกตามยาว

การทดสอบการดัดงอด้วยความเย็น 180 องศา



(20 องศา และ 0 องศา )

เควี2/J

(20 องศา และ 0 องศา )

เควี2/J



น้อยกว่าหรือเท่ากับ 16

>16-40

น้อยกว่าหรือเท่ากับ 16

>16-40



Q235B

มากกว่าหรือเท่ากับ 235

มากกว่าหรือเท่ากับ 225

370-500

มากกว่าหรือเท่ากับ 26

27

d=a



Q345B/C

มากกว่าหรือเท่ากับ 345

มากกว่าหรือเท่ากับ 335

470-630

มากกว่าหรือเท่ากับ 20

34

d=2a

d=3a



Q420B/C

มากกว่าหรือเท่ากับ 420

มากกว่าหรือเท่ากับ 400

520-680

มากกว่าหรือเท่ากับ 19

34

d=2a

d=3a



Q460C

มากกว่าหรือเท่ากับ 460

มากกว่าหรือเท่ากับ 440

550-720

มากกว่าหรือเท่ากับ 17

34

d=2a

d=3a



หมายเหตุ: 1. ความแข็งแรงของผลผลิต Q235B คือ ReH;

2. ความต้านทานแรงดึงของเหล็กมุมขนาดใหญ่ของเครือข่ายระดับชาติไม่มีขีดจำกัดบน





 l angle steel

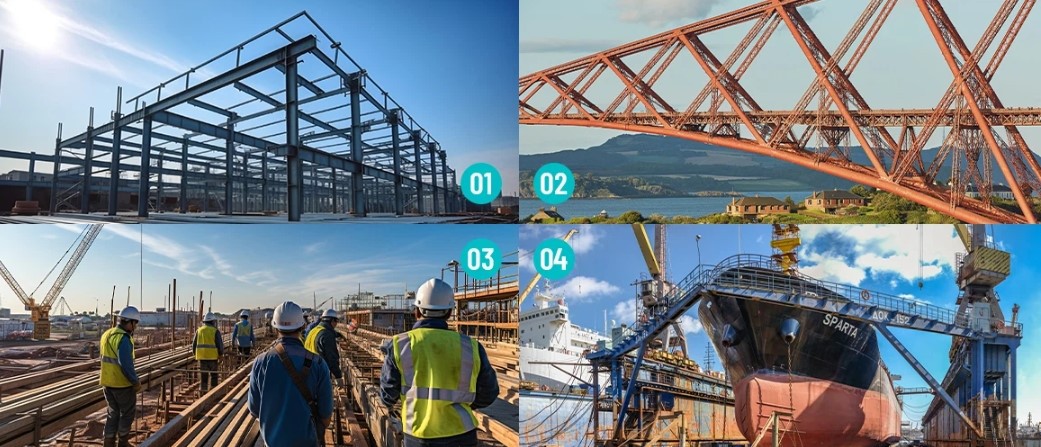

เราก่อตั้งขึ้นในปี 2551 และปัจจุบันได้พัฒนาเป็นองค์กรห่วงโซ่อุปทานเหล็กแบบครบวงจร หลังจากหลายปีของการพัฒนา บริษัทมีทีมงานการผลิต การจัดซื้อ การดำเนินงาน การขาย และการจัดการมากกว่า 200 คน ในพื้นที่โรงงานกว่า 35,000 ตารางเมตร ผลิตภัณฑ์เหล็กของบริษัทถูกส่งออกไปยังกว่า 200 ประเทศและภูมิภาคทั่วโลก และมีการใช้กันอย่างแพร่หลายในหลายสาขา เช่น รางรถไฟ ตลับลูกปืนรถยนต์ โซ่สมอเรือ ปิโตรเคมี วิศวกรรมนอกชายฝั่ง พลังงานนิวเคลียร์ และพลังงานลม








 l angle steel


ทีมงานของเรามีประสบการณ์มากมายและมีโรงงานที่มีประสิทธิภาพในการผลิตข้อกำหนดต่างๆ ของเหล็กฉาก นอกเหนือจากผลิตภัณฑ์ - ที่กล่าวถึงข้างต้นแล้ว เรายังนำเสนอผลิตภัณฑ์เหล็กที่หลากหลายเพื่อตอบสนองความต้องการของโครงการที่แตกต่างกัน หากคุณมีความต้องการใด ๆ โปรดติดต่อเรา
